الصين تكنولوجيا تصنيع مختبر الأسنان لجسر الزركونيا الطويل

China dental lab with the promotion of zirconia market, its application is more and more: single crown, inlay, implant abutment, triple crown, multi crown, half crown and even full crown. So far, zirconia has accounted for 50% or more of the goods of many processing plants.

بعد الاختبار المستمر والبحث والتواصل الوثيق مع العملاء لسنوات عديدة، يأمل قسم التكنولوجيا في شركة aerchuang في مشاركة بعض الخبرة معك. في السابق، شاركت تحليل تكسير تاج الزركونيا في المجلة الداخلية للشركة. واليوم، تقدم ملخصًا ومشاركة حول كيفية تجنب تشقق التاج وتشوهه عند عمل جسر طويل بالزركونيا في تفاصيل كل خطوة في عملية التصنيع القياسية للزركونيا.

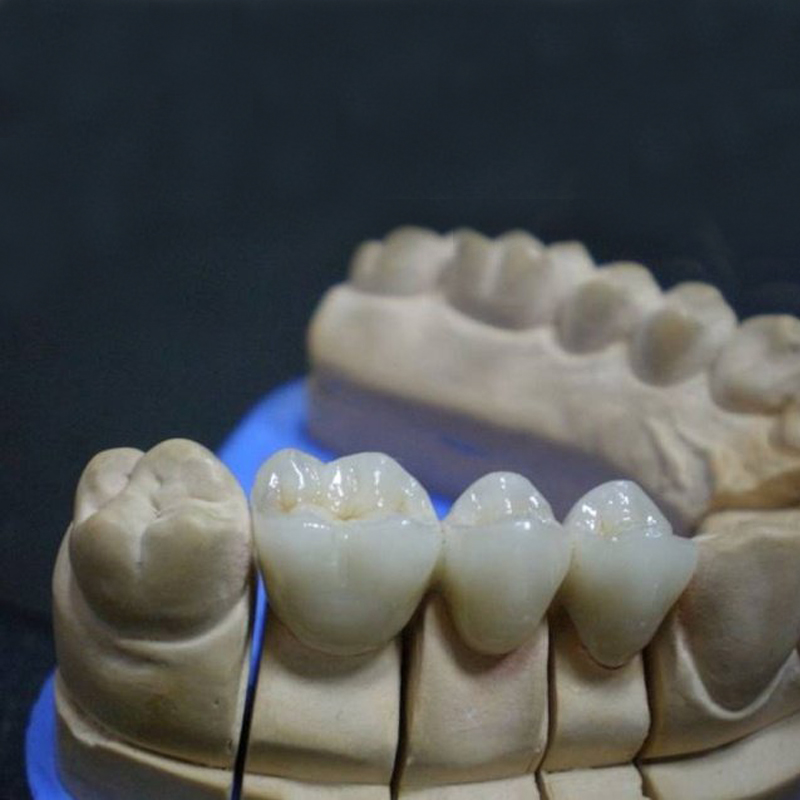

تصميم

1. تجنب تركيز الإجهاد، وتصميم منحنى الفك وفقًا للأسنان والإطباق المعاكس؛

2. يوجد على الأكثر ثلاثة مواضع مفقودة للأسنان الأمامية، وموضعان مفقودان للأسنان الخلفية، ولا يوجد أكثر من موضع مفقود للنهاية الحرة؛

3. عندما تكون ظروف الدعامة غير مناسبة لصنع الزركونيا، مثل عدم وجود نهج مشترك للجسر، والمسافة الصغيرة جدًا بين الجسر واللثة، والتقويض الكبير جدًا للدعامة والتحضير غير المعقول للدعامة، يجب الاتصال بالطبيب في الوقت المناسب؛

4. يجب أن يكون الحد الأدنى لسمك الجانب اللساني للتاج أكبر من 0.8 مم، ويجب أن يكون سمك الطرف المحفور أو سطح الإطباق المجاور للجسم المفقود أكبر من 1.0 مم؛

5. منطقة المقطع العرضي لموصل الأسنان الأمامية≥ 9 ملم² وموصل الأسنان الخلفية≥ 12 ملم²

 التنضيد

1. أثناء التنضيد، يجب وضع قضيب الدعم بشكل متناظر بين 1 / 3 و 1 / 3 من عنق التاج؛

2. يجب وضع قضبان الدعم على جسم الجسر قدر الإمكان، ولا يجوز وضعها على جسم التوصيل قدر الإمكان؛

3. أضف شريط التسليح الجانبي لللسان (يوصى بأن يكون سمك شريط التسليح الجانبي لللسان حوالي 2 مم)، وتكون طريقة تصميم شريط التسليح الجانبي لللسان كما يلي:

لا يدعم البرنامج الإضافة التلقائية للوحة التقوية اللغوية، والتي يمكن تشذيبها يدويًا من خلال ترتيب الأسنان وطرق أخرى (يجب أن يكون سمك الباقي موحدًا قدر الإمكان، ويتم التحكم فيه بحوالي 2 مم)؛

4. يمكننا اختيار ما إذا كنا نريد إضافة شريط التلبيد لسطح الإطباق أم لا؛

5. التحقق من استخدام الإبرة. بالنسبة لتصنيع الجسور الطويلة، من الأفضل استبدال الإبرة الجديدة والمعالجة بعد معايرة المعدات؛

6. عندما تتم إزالة جسر الأسنان من كتلة البورسلين ، يجب إزالة الجانب اللابوكسيال فقط من جسر الأسنان ، وشريط الدعم الجانبي للشريط المتقاطع. عند إزالة شريط الدعم ، يجب تشغيله بعناية ، ويجب ألا يتجاوز مبلغ الإزالة 0.5 مم في كل مرة ، وذلك لمنع كسر جسر الأسنان أو الكراك المخفي الداخلي أثناء عملية الإزالة. يُقترح أن يكون تسلسل إزالة شريط الدعم هو شريط الدعم الجانبي التاج Labiobuccal ، وشريط الدعم الجانبي Bridge Labiobuccal ، وشريط الدعم الجانبي للشريط المتقاطع بدوره ؛

7. يمكن إزالة الدعامة اللسانية للجسر بشكل انتقائي 1 / 2-1 / 3 من قطر الدعامة الجزئية، وتبدأ الإزالة من عنق الجسر.

إندوستين

1. وفقًا للمتطلبات السريرية للتلوين، يوصى باستخدام طريقة الفرشاة للتلوين؛

2. قبل الصباغة، أخرجي الصبغة قبل 30-60 دقيقة وقم بتبريدها إلى درجة حرارة الغرفة قبل الصباغة؛

3. بعد الصباغة، يحتاج الجسر إلى التجفيف لأكثر من 60 دقيقة، وتكون درجة حرارة تجفيف الجسر 90 درجة مئوية؛ بعد التجفيف، انتظر حتى تبرد درجة حرارة سطح التاج إلى درجة حرارة الغرفة، ثم ضعه في بوتقة للتلبد.

اللبيدة

1. إعداد المنحنى، وفقًا لفرن مختلف يتوافق مع إعدادات المعلمات المختلفة:

2. عند التلبيد، يجب وضعه عموديًا على البوتقة أو غطاء البوتقة؛

3. بعد التلبيد، يجب إخراج التاج عندما تكون درجة حرارة الفرن أقل من 200 درجة مئوية.

إزالة شريط التسليح اللغوي

استخدم نفاثًا مائيًا عالي السرعة لطحن قضبان الدعم بين الجانب اللساني والجانب اللساني للجسر واحدًا تلو الآخر، وانتبه إلى الطحن التدريجي بالضغط الخفيف، وحاول تجنب الطحن للتدفئة المحلية.

تعديل الشكل والانسداد

1. استخدم أدوات طحن خاصة للزركونيا للهواتف المحمولة عالية السرعة أو الهواتف المحمولة البطيئة لتنفيذ تلبيس الشكل والانسداد وتعديل المجاورة؛

2. أثناء الطحن، انتبه إلى الطحن أحادي الاتجاه والضغط الخفيف لمنع الشقوق المخفية أثناء الطحن؛

3. عند فتح التماس الأسنان، انتبه إلى القطع النقطي بدلاً من القطع المباشر. استخدم أدوات الشق الخاصة للتعامل معها بلطف، وذلك لتقليل كمية الطحن للشق قدر الإمكان؛

4. بعد طحن التاج بالكامل، يوصى باستخدام رمل ألومينا عالي النقاء 50 ميكرومتر (270 شبكة) للسفع الرملي عند 2-2.5 بار (0.2-0.25mpa). وظيفة السفع الرملي هي: تنظيف واستعادة قوة المواد (مع بيانات تجريبية تثبت أنه يمكن تحسين قوة الزركونيا بشكل كبير في ظل هذه الحالة)، وفي الوقت نفسه، تكون العملية أيضًا ملائمة للصباغة والتزجيج اللاحق؛

5. بعد تلميع التاج الداخلي، يقترح استخدام فرن الخزف لمعالجة التاج بالحرارة، وذلك لتقليل محتوى الطور أحادي الميل على سطح التاج، وتحسين القوة وزيادة قوة الترابط لخزف الزركونيوم. منحنى درجة حرارة المعالجة الحرارية هو كما يلي:

الخزف / الصقيل

1. يُقترح ألا يكون معدل ارتفاع درجة حرارة التزجيج سريعًا جدًا؛

2. يجب التحكم في تكرار دخول فرن البورسلين في غضون 3 مرات قدر الإمكان، ومن السهل أن يؤدي التلبيد المتكرر إلى حدوث صدع مخفي؛

3. يجب تبريد درجة حرارة الفرن إلى أقل من 200 درجة مئوية قبل إخراجه.
